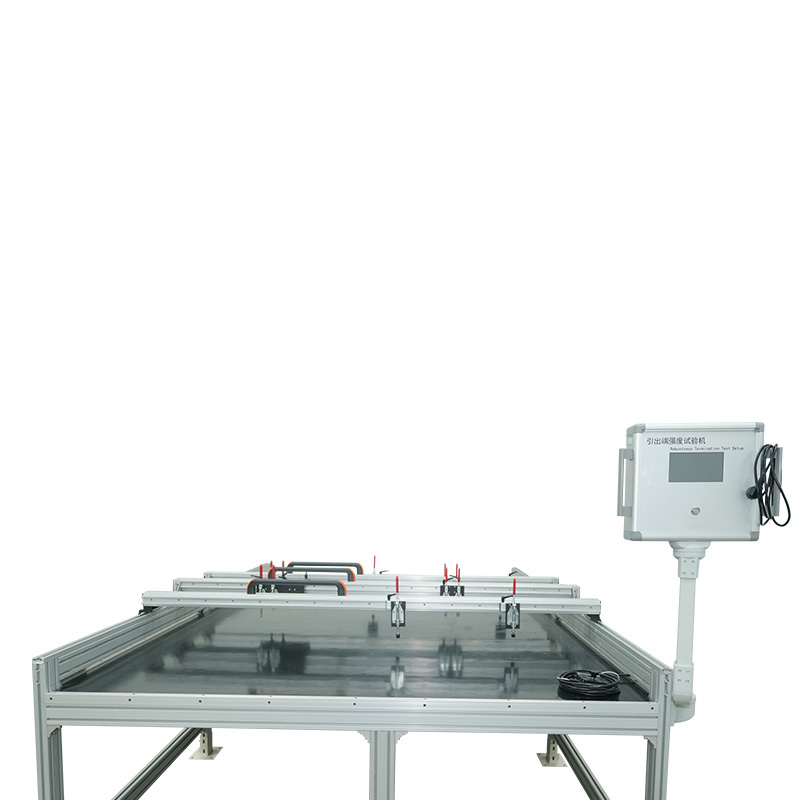

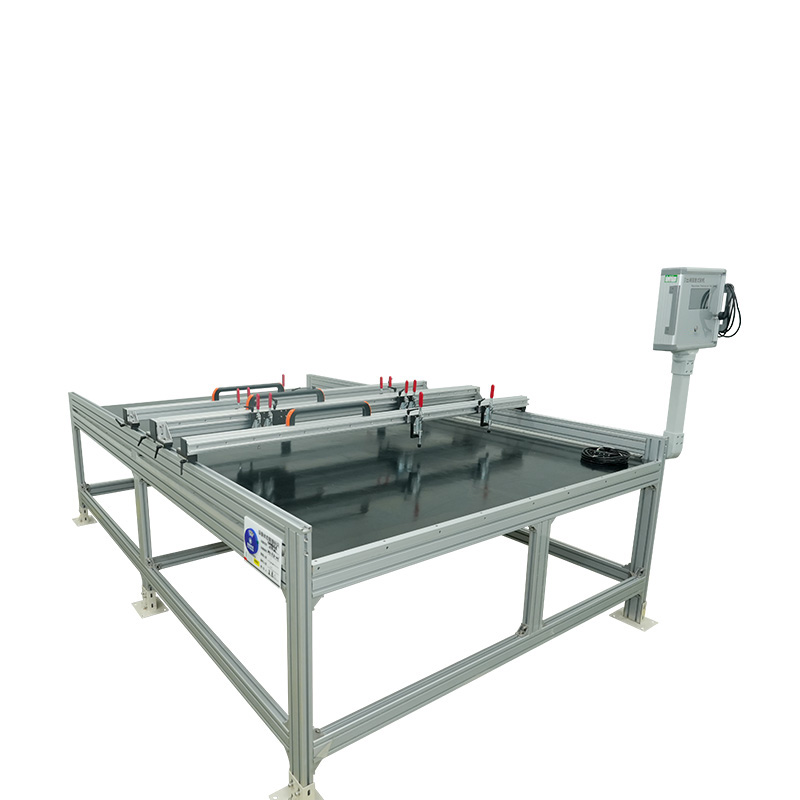

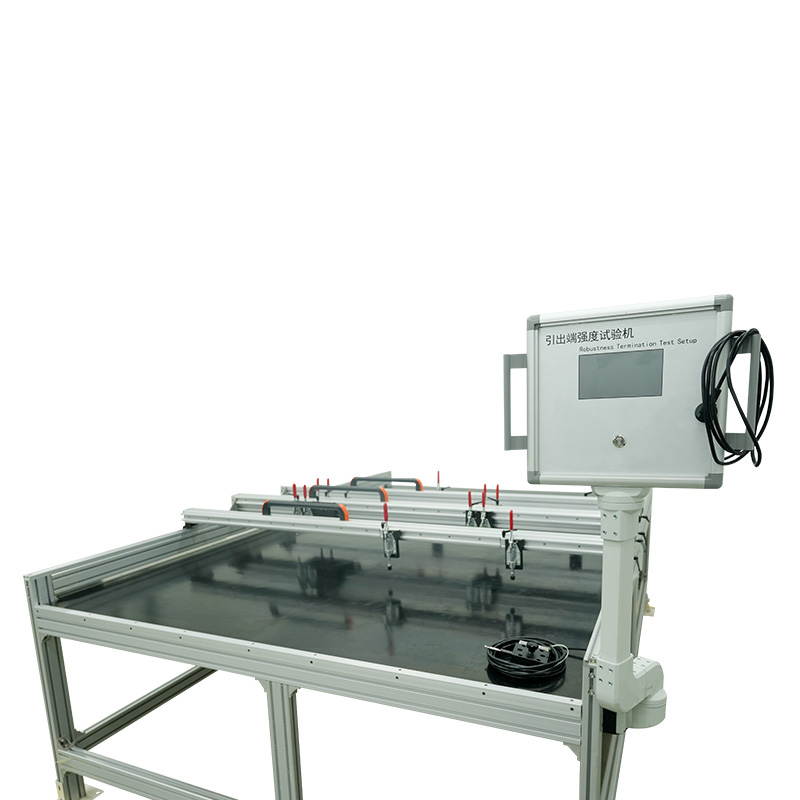

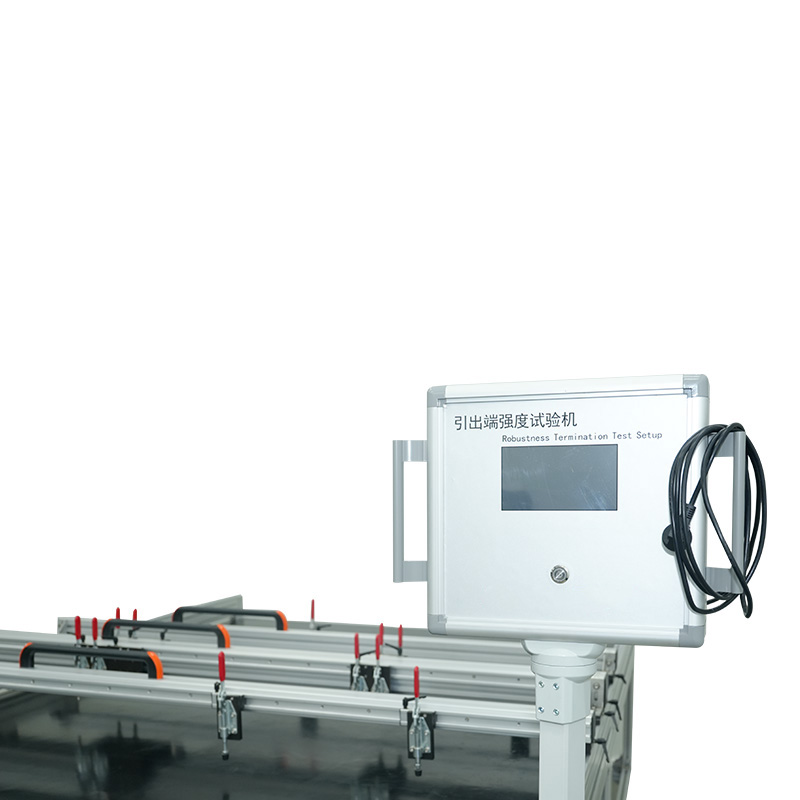

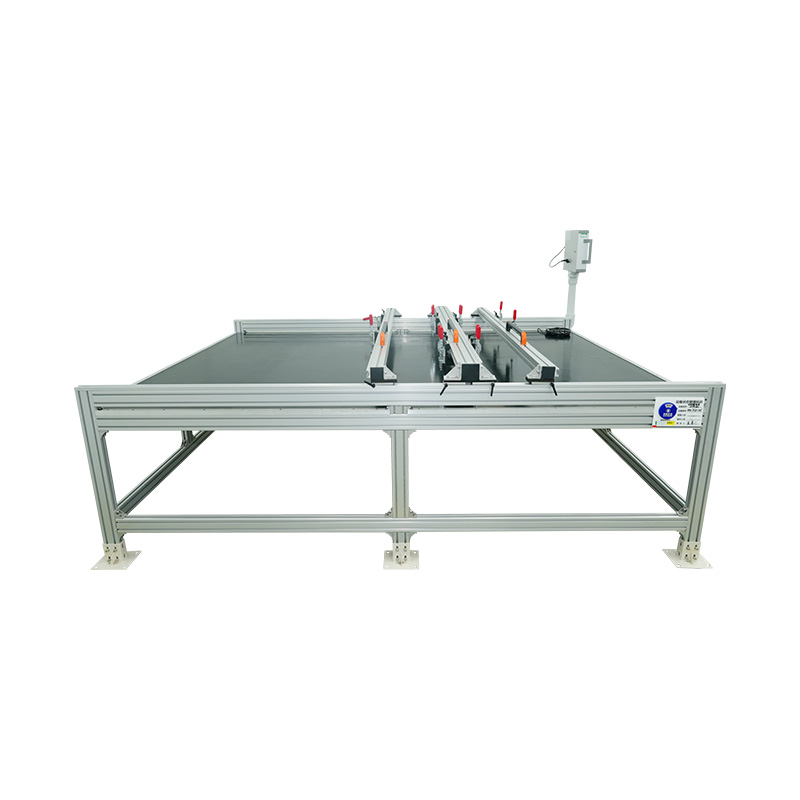

Tester for robusthed af opsigelser

Hvordan passer termineringstesterens robusthed til forskellige stikstørrelser og -former?

I den præcise verden af ​​fremstilling og kvalitetssikring er integriteten af ​​hver komponent altafgørende. Dette gælder især for elektriske forbindelser, der fungerer som de kritiske arterier for strøm og datatransmission i alt fra forbrugerelektronik til rumfartssystemer. En enkelt defekt afslutning kan føre til systemfejl, sikkerhedsrisici og betydelige økonomiske tab. For at mindske disse risici skal robusthed af opsigelser tester er blevet et uundværligt instrument i valideringslaboratorier verden over. Dens primære funktion er at påføre kontrollerede mekaniske spændinger - træk, skub og forskydninger - til elektriske afslutninger for at verificere, at de kan modstå belastningen ved installation, vedligeholdelse og drift. Den enorme mangfoldighed af konnektortyper, fra sarte solcellebokse, der fører til kraftige bilstifter, udgør en grundlæggende udfordring: Hvordan kan et enkelt stykke udstyr nøjagtigt og pålideligt teste så mange forskellige former?

Testens kritiske rolle i industriapplikationer

Behovet for streng afslutningstest er ikke vilkårligt; det er kodificeret i internationale standarder, der definerer sikkerheds- og pålidelighedsbenchmarks for hele industrier. Standarder som f.eks IEC 61215-MQT 14 , IEC 61730-2-MST 42 , og UL 1703 eksplicit påbudte tests for robustheden af termineringer, især i sektorer som solceller og bilelektronik. Disse tests er designet til at simulere virkelige mekaniske belastninger. For eksempel, under installationen af ​​et solpanel, kan en tekniker utilsigtet trække i et kabel eller anvende en vridningskraft på et stik. A terminal pull test sikrer, at forbindelsen i samledåsen ikke løsner sig eller går i stykker, bevarer den elektriske kontinuitet og forhindrer potentiel lysbue, som er en brandrisiko.

Tilsvarende skal stik i bilindustrien tåle konstant vibration, termisk cykling og lejlighedsvis træk under reparationer. Afslutningstesterens robusthed validerer, at disse komponenter vil fungere pålideligt i løbet af køretøjets levetid. Konsekvenserne af fejl i disse applikationer er alvorlige, hvilket understreger det ikke-omsættelige krav om omfattende test. Den universelle anvendelighed af disse standarder betyder, at en testenhed skal være lige så universel i sin kapacitet, og den skal kunne skifte problemfrit fra at teste en tynd ledning med en diameter på 2 mm på en lille sensor til en robust 20 mm kabelsko, der bruges i energilagringssystemer. Dette krav driver kernedesignfilosofien bag alsidige testere.

Kernearbejdsprincippet for robusthed af termineringstester

I sin essens er en robusthed af termineringstester et præcisionsmekanisk system designet til at påføre en kontrolleret kraft på en terminering og måle dens respons. Kernekomponenterne omfatter en stiv ramme, en vejecelle med høj nøjagtighed (kraftsensor), et aktiveringssystem (ofte en servomotor til jævn, programmerbar bevægelse) og en sofistikeret digital controller. Testeren udfører et specifikt testprogram, som dikterer typen af ​​kraft (træk, kompression, forskydning), hastigheden, hvormed den påføres, den maksimale kraft, der skal nås, og opholdstiden.

Den kritiske vekselvirkning sker imidlertid ved kontaktpunktet: hvor maskinen griber prøven. Maskinen kan anvende enorm kraft, men hvis prøven ikke holdes sikkert og korrekt, er testresultaterne ugyldige. En forkert grebet konnektor kan glide, blive knust af overdreven kraft eller opleve stresskoncentration ved gribepunktet i stedet for selve afslutningen. Dette fører til en for tidlig og unøjagtig fejltilstand. Derfor hviler hele præmissen for en nøjagtig test på evnen til at interface perfekt med den enhed, der testes. Det er her udfordringen med boliger opstår og løses gennem et system af modulære armaturer og tilpasningsdygtigt værktøj. Det er armatur og den greb der oversætter maskinens rå kraft til en præcis, repeterbar og standard-kompatibel test for enhver given konnektorgeometri.

Primære metoder til at rumme forskellige størrelser og former

Indkvarteringen af forskellige prøver opnås gennem en mangesidet tilgang centreret om modularitet, præcisionsværktøj og avancerede kontrolsystemer.

1. modulære armatursystemer og brugerdefineret værktøj

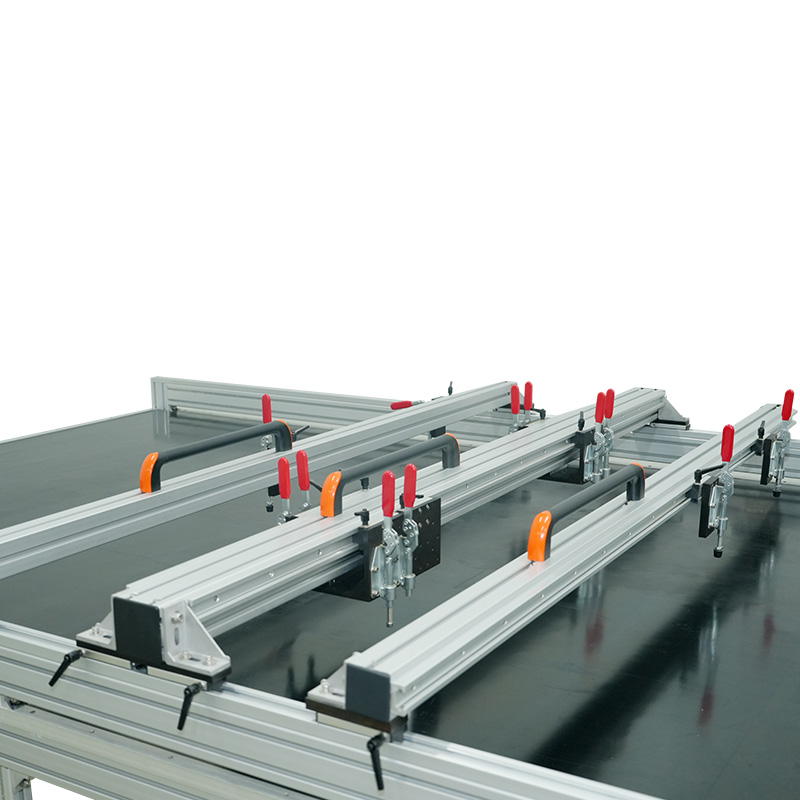

Den mest direkte og effektive løsning er brugen af et modulært armatursystem. I stedet for at være en fast, monolitisk enhed, er en højkvalitets robusthed af termineringstester designet med standardiserede monteringsgrænseflader på dets bevægelige krydshoved og bundplade. Dette giver mulighed for at bruge et stort bibliotek af udskiftelige greb og armaturer.

• Universal mekaniske greb: Til lednings- og kabeltrækstests anvendes en række udskiftelige grebskæber. Disse kæber kommer i forskellige størrelser og overfladeteksturer (glatte, takkede, V-rillede) for at rumme forskellige ledningsdiametre uden at skære i lederen eller tillade glidning. For en meget tynd ledning kan små, glatte kæber bruges med en let klemkraft, mens store, takkede kæber til et stort, groft kabel vælges til at bide i isoleringen og give et fast hold.
• Specialiserede tilpassede armaturer: Mange stik kan ikke testes med et simpelt greb. De kræver et specialdesignet armatur, der efterligner det faktiske sammenkoblingsstik eller giver en specifik indgrebsoverflade. For eksempel kræver test af en terminalstift ofte en armatur, der sikkert holder plastikforbindelsens krop, mens en miniaturekrog eller -klo er fastgjort til selve stiften for at påføre trækkraften. Velrenommerede producenter, herunder dem med fokus på præcisionsteknik, tilbyder ofte design- og fremstillingstjenester for sådanne specialfremstillede værktøj. Som en af ​​de få indenlandske producenter, der er specialiseret i forskning og produktion af storskala miljøsimuleringskamre og optisk simuleringsudstyr, har Shanghai Houyao Testing Equipment Co., Ltd. selvstændigt udviklet avancerede produkter og har evnen til at levere sådanne skræddersyede løsninger. Virksomhedens overholdelse af principperne om integritet og menneskeorienteret service sikrer, at disse armaturer er designet til at opfylde nøjagtige kundekrav og internationale standarder.
• Adaptere og monteringsplader: En suite af adaptere gør det muligt at montere standardgreb i forskellige vinkler eller tilsluttes vejecellen i forskellige konfigurationer. Dette er afgørende for at påføre rene forskydningskræfter eller for at teste afslutninger, der ikke er på linje med maskinens primære akse.

2. flerakset justerbarhed og præcis justering

En robust testramme er kun så god som dens justering. Fejljustering kan introducere bøjningsmomenter i testen, hvilket påfører ikke-aksiale kræfter, der gør resultaterne ugyldige og kan beskadige prøven. Avancerede testere har betydelig justerbarhed i deres trin.

• X-Y-Z justerbare trin: Bundpladen, hvor prøven er monteret, er ofte et justerbart trin, der kan bevæge sig i det vandrette (X og Y) og lodrette (Z) plan. Dette gør det muligt for operatøren at justere termineringspunktet perfekt med midten af ​​den påførte kraft, hvilket sikrer et rent aksialt træk eller skub. Dette er helt afgørende for test af mærkeligt formede konnektorer eller termineringer, der ikke er centralt placeret på en komponent.
• Rotationsjustering: Nogle armaturer inkorporerer rotationsfrihed, hvilket tillader grebet at selvjustere med prøven, når der påføres kraft, hvilket forhindrer sidebelastning.

3. avanceret kontrol- og registreringssoftware

Hardwaren er styrket af intelligent software, der giver mulighed for omhyggelig konfiguration, så den matcher prøven.

• Programmerbare parametre: Softwaren giver operatøren mulighed for at definere alle aspekter af testen: grebsafstand fra afslutningen, tilgangshastighed, forspændingskraft, testhastighed, maksimal kraft og følsomhed for registrering af brud. For et skrøbeligt lille stik er en lav forspændingskraft og en langsom testhastighed programmeret for at forhindre skader fra stød. For en stor, robust afslutning kan en højere kraft og hurtigere hastighed bruges til at fremskynde testen.
• Overvågning og dataindsamling i realtid: Softwaren giver grafisk visning i realtid af den kraft, der påføres. Operatøren kan holde øje med eventuelle uregelmæssigheder, såsom et pludseligt fald i kraften, der indikerer glidning, og afbryde testen, hvis armaturet ikke fungerer korrekt. Denne feedback er vigtig for at validere selve testopsætningen, før du fortsætter med en fuld batch af prøver.

Overvejelser ved valg af armaturer og værktøj

At vælge det rigtige armatur er en systematisk proces baseret på prøven og standarden.

Evnen af en moderne robusthed af opsigelser tester at rumme et stort spektrum af stikstørrelser og -former er ikke et spørgsmål om tilfældigheder, men om bevidst, sofistikeret teknik. Det opnås gennem et holistisk system, der kombinerer en stiv og præcis mekanisk ramme med et omfattende bibliotek af modulære, udskiftelige armaturer og værktøj. Denne hardware er styret af intelligent, programmerbar software, der gør det muligt at finjustere testparametre til de specifikke egenskaber for hver enkelt prøve. Resultatet er en meget tilpasningsdygtig valideringsplatform, der kan sikre den mekaniske integritet af alt fra den mindste sensorledning til den største strømkabelsko.

Denne fleksibilitet er afgørende for producenter og testlaboratorier på tværs af rumfart , bilelektronik , solcelleanlæg , og energilagringsindustrier , som skal validere deres produkter i forhold til strenge internationale standarder. Ved at investere i en alsidig robusthed af opsigelser tester udstyret med passende armaturer, får de et fremtidssikret værktøj, der er i stand til at sikre produktsikkerhed, pålidelighed og overensstemmelse, uanset hvordan konnektordesignerne kan udvikle sig. Dedikationen til at levere sådanne avancerede, tilpasningsdygtige testløsninger er det, der positionerer visse leverandører som pålidelige partnere i den globale testindustri. Shanghai Houyao Testing Equipment Co., Ltd. bidrager gennem sin forpligtelse til innovation og kvalitet til dette økosystem ved at udvikle udstyr, der opfylder disse komplekse krav, og hjælper med at sikre, at de grundlæggende komponenter i vores moderne teknologiske verden er bygget til at holde.
