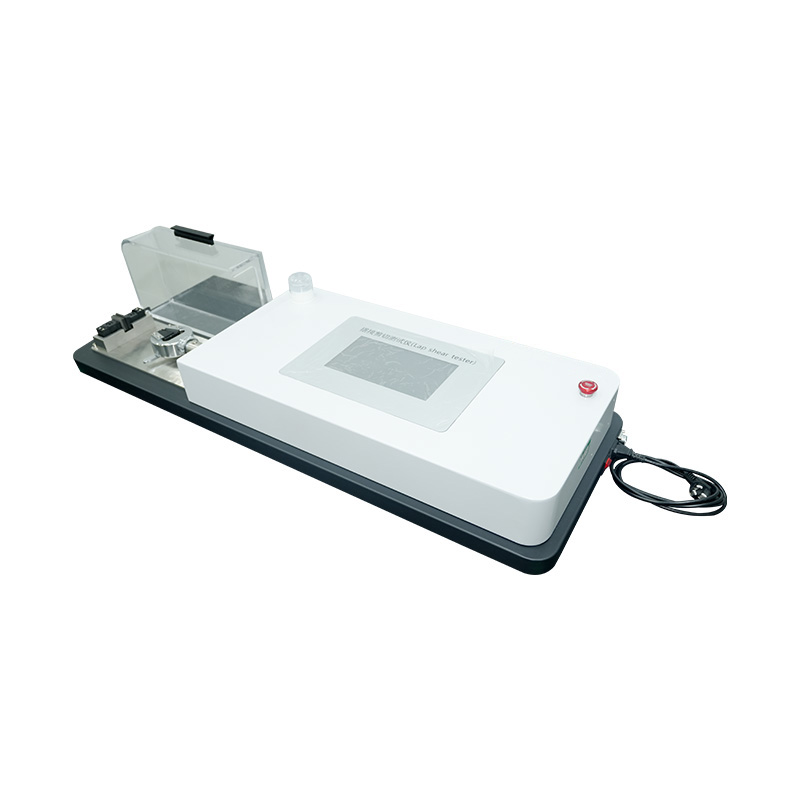

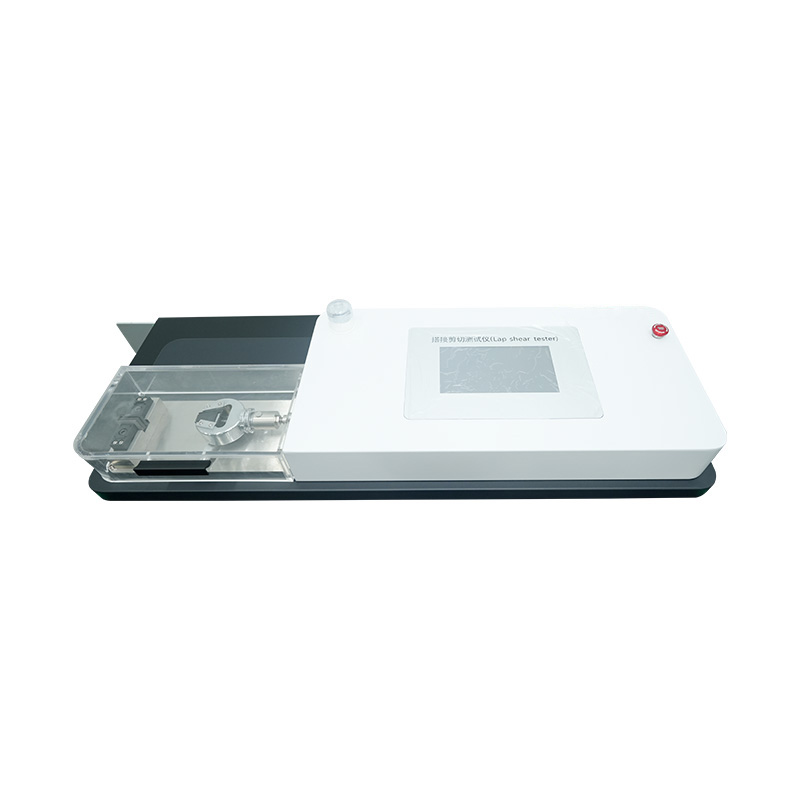

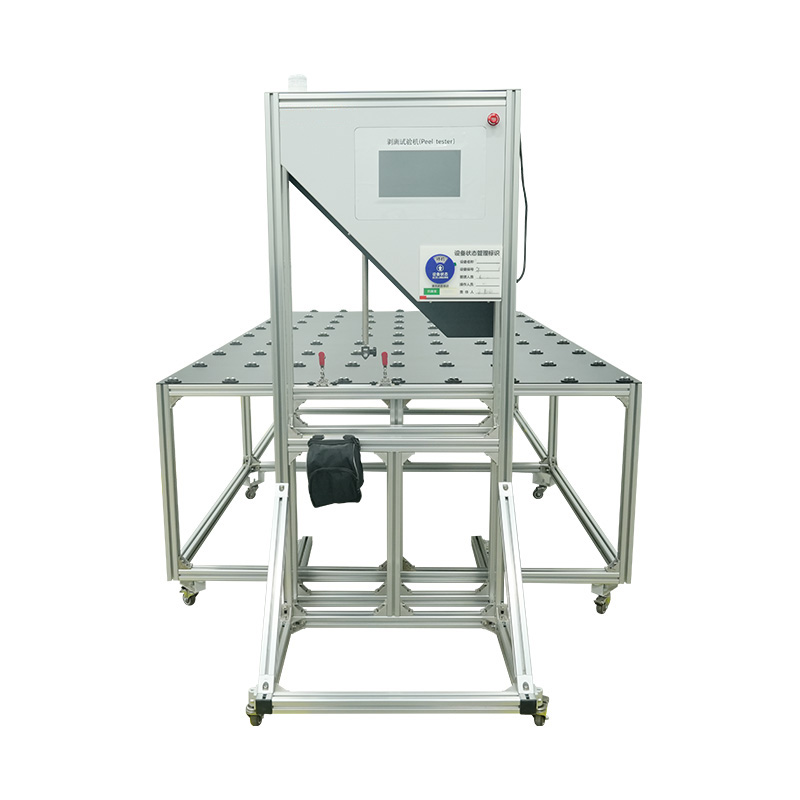

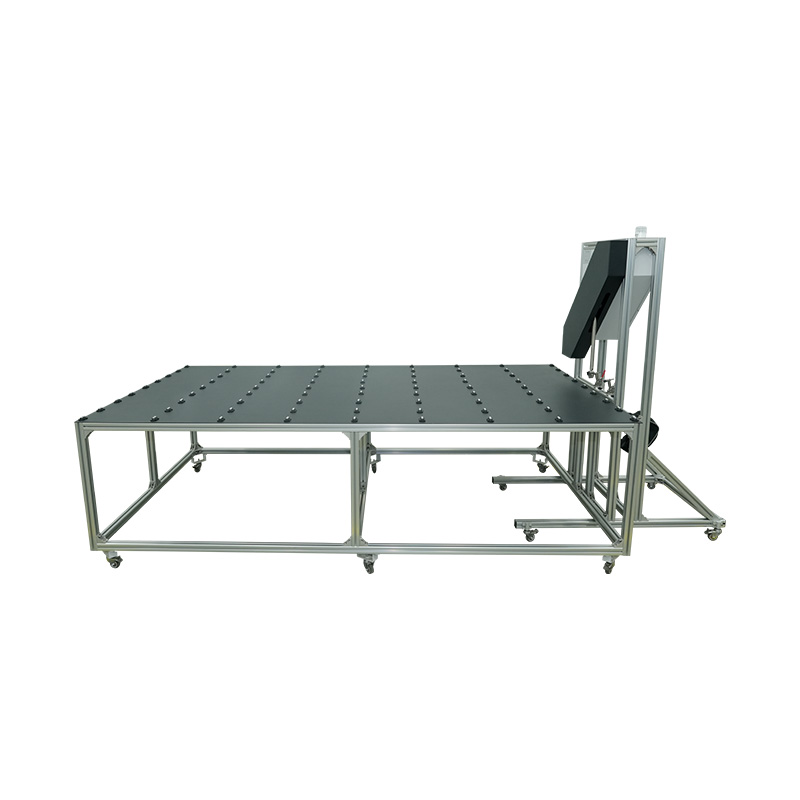

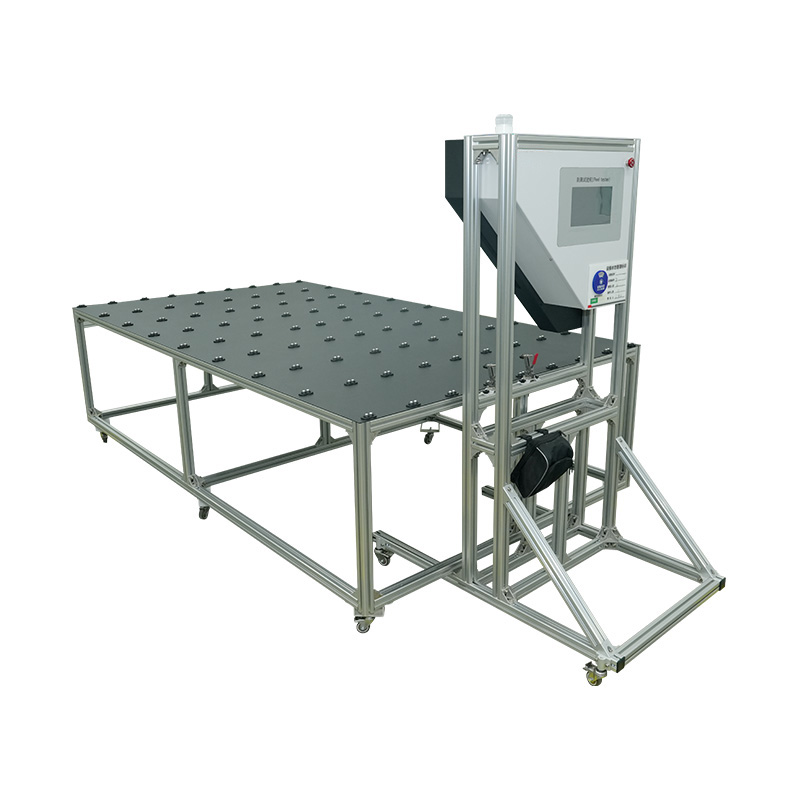

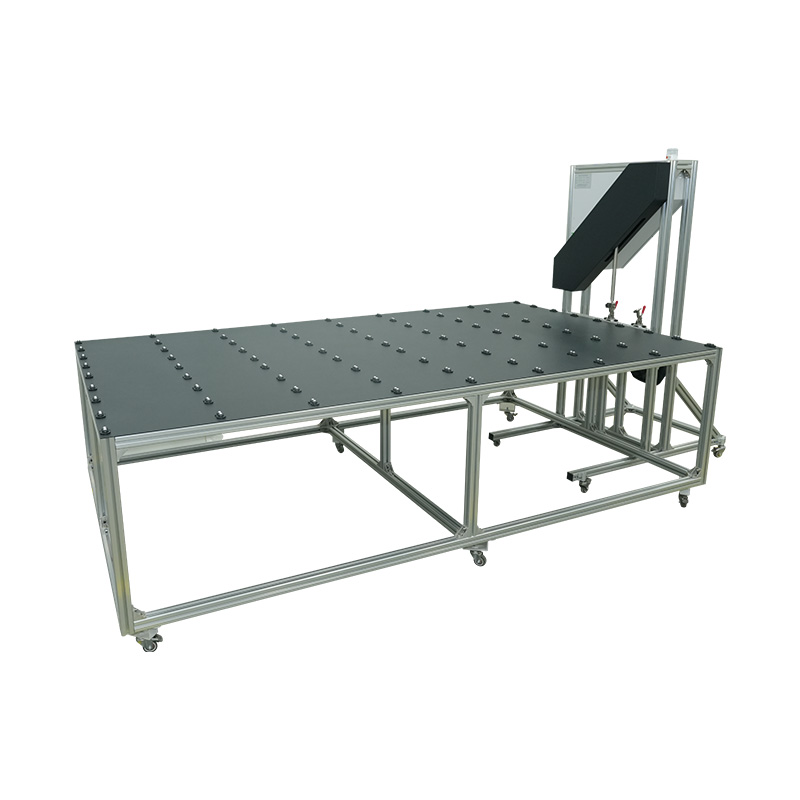

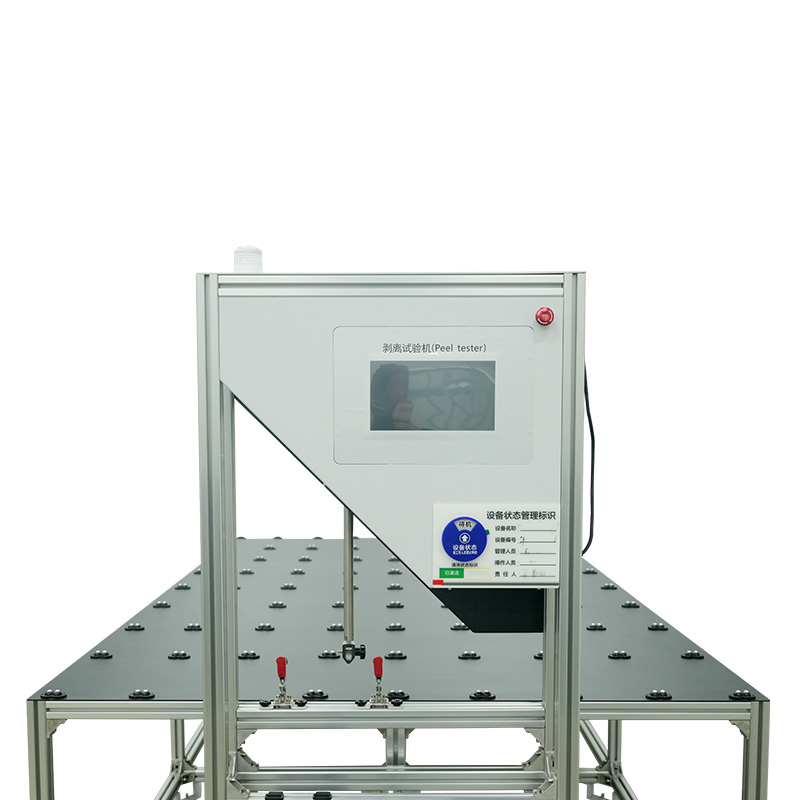

Peel Test & Lap Shear Strength Tester

Hveller vigtig er kalibrering feller en afskalningstest & lap forskydningsstyrketester for fotovoltaiske (pv) moduler, og hvordan gøres det?

Introduktion: Grundlaget for pålidelige data

I den præcise verden af solcellemodulfremstilling er kvalitetssikring ikke blot et skridt i processen; det er den grundlæggende garanti for produktets ydeevne, levetid og sikkerhed. Kernen i denne forsikring om indkapslingsintegritet ligger skrælningstest & lap forskydningsstyrketester til fotovoltaiske (pv) moduler . Dette sofistikerede instrument har til opgave at kvantitativt måle klæbestyrken mellem kritiske lag - såsom glas, ethylen-vinylacetat (EVA) eller polyolefin elastomer (poe) indkapsling, solceller og bagsideark. Disse målinger er vitale, da de direkte korrelerer med modulets evne til at modstå delaminering, en primær fejltilstand, der kan føre til strømtab, fugtindtrængning og i sidste ende katastrofal fejl. De data, der genereres af denne tester, er dog kun lige så troværdige som den kalibreringsproces, der understøtter dem. Uden regelmæssig og omhyggelig kalibrering bliver den mest avancerede afskalningstest & lap forskydningsstyrketester til fotovoltaiske (pv) moduler lidt mere end et dyrt stykke metal, der producerer tal af tvivlsom gyldighed, der kan kompromittere en hel produktionsbatch eller et F&U-projekt.

Kalibreringens kritiske rolle: Mere end blot et rutinetjek

Kalibrering er handlingen med at sammenligne målingerne af et instrument med en kendt referencestandard feller at kvantificere og eliminere eventuelle fejl i dets nøjagtighed. For en afskalningstest & lap forskydningsstyrketester for fotovoltaiske (pv) moduler er dette ikke blot en administrativ formalitet, men en teknisk nødvendighed. Betydningen af ​​denne proces kan opdeles i flere nøgleområder.

Først og fremmest sikrer kalibrering dataintegritet og sporbarhed . Resultaterne fra disse testere, såsom en 180-graders skrælningsstyrkeværdi eller en lapforskydningsstyrke i newton pr. kvadratmillimeter, bruges til at validere, om materialer opfylder strenge internationale standarder som f.eks. iec 61215 , iec 61730-2 (mst 35 og mst 36) , og dvs. 62788-1-4 . Disse standarder definerer de minimum acceptable adhæsionsniveauer, der kræves for, at et modul kan blive certificeret som pålideligt til langsigtet feltimplementering. Upræcise data kan føre til accept af substandardmoduler, risikere for tidlig fejl i marken eller afvisning af helt gode moduler, hvilket resulterer i unødvendige økonomiske tab. Præcis kalibrering giver den sporbarhed, der er nødvendig for at bevise, at hvert datapunkt kan stole på, og er forbundet med nationale eller internationale målestandarder.

For det andet er kalibrering afgørende for proceskontrol og kvalitetsforbedring . I et produktionsmiljø er ensartet vedhæftningsstyrke en vigtig præstationsindikator. Små bevægelser i en testers vejecelle eller forskydningssensor kan maskere sande tendenser i produktionsprocessen. For eksempel kan et gradvist fald i målt afskalningsstyrke blive misfortolket som et problem med EVA-lamineringsprocessen, når testeren i virkeligheden selv driver ud af specifikationen. Regelmæssig kalibrering isolerer testudstyrets ydeevne fra materialernes ydeevne, hvilket giver ingeniører mulighed for at træffe nøjagtige, datadrevne beslutninger for at optimere lamineringsparametre som temperatur, tryk og vakuumtid.

Ydermere opretholder kalibreringen overholdelse og certificering . Revisorer og certificeringsorganer kræver dokumenteret dokumentation for, at alt testudstyr vedligeholdes og kalibreres efter en regelmæssig tidsplan. Et robust kalibreringsprogram, der ofte kræver akkreditering til standarder som ISO/iec 17025, er et ikke-omsætteligt aspekt ved driften af ​​et certificeret fotovoltaisk modultestlaboratorium. Uden det kan der sættes spørgsmålstegn ved hele gyldigheden af ​​testrapporterne, hvilket potentielt kan annullere produktcertificeringer.

Endelig beskytter kalibrering investering og reducerer risikoen . A skrælningstest & lap forskydningsstyrketester til fotovoltaiske (pv) moduler er en betydelig kapitalinvestering. Korrekt kalibrering bevarer dens nøjagtighed og pålidelighed over tid, hvilket sikrer denne investering. Endnu vigtigere er det, at det mindsker den enorme økonomiske og omdømmemæssige risiko, der er forbundet med forsendelse af produkter, som kan fejle i marken på grund af uopdagede indkapslingsfejl. Det er en proaktiv foranstaltning, der er langt mere omkostningseffektiv end at håndtere garantikrav og tilbagekaldelser.

Kalibreringsprocessen: En systematisk tilgang

Kalibreringen af en skrælningstest & lap forskydningsstyrketester til fotovoltaiske (pv) moduler er en detaljeret procedure, der bør udføres af uddannede teknikere, ofte ved hjælp af akkrediterede kalibreringstjenester. Processen involverer typisk verificering af nøjagtigheden af ​​to primære systemer: kraftmålingssystemet og forskydnings- eller hastighedskontrolsystemet.

1. Præ-kalibreringsforberedelse
Inden der foretages målinger, udføres en visuel inspektion af udstyret. Dette omfatter kontrol for fysiske skader på lastrammen, grebene og armaturerne. De greb, der bruges til skrælningstests (ofte rullegreb) og lapforskydningstests (typisk kile- eller pneumatiske greb), skal inspiceres for slid og justering, da fejljusterede greb kan indføre betydelige bøjningsmomenter og fejl i målingen. Testeren skal installeres i et kontrolleret miljø, fri for vibrationer og betydelige temperaturudsving i henhold til producentens specifikationer.

2. Kalibrering af kraftmålingssystem
Hjertet i testeren er dens krafttransducer eller vejecelle. Kalibreringen af ​​dette system er altafgørende.

• Referencestandarder: kalibreringen udføres vha referencevejeceller for kalibrering or dødvægte som i sig selv kan spores til nationale standarder (f.eks. nist i USA eller nim i Kina). Dødvægte bruges typisk til lavere kraftområder og giver den højest mulige nøjagtighed til verifikationer.
• Fremgangsmåde: referencestandarden er forbundet i serie med testerens egen vejecelle. Maskinen bliver derefter beordret til at påføre en kraft i spænding (og nogle gange kompression, hvis det er relevant) gennem en række stigende og faldende punkter over hele instrumentets kraftområde. For eksempel kan målinger tages ved 10 %, 20 %, 50 %, 80 % og 100 % af instrumentets kapacitet.
• Dataanalyse: ved hvert kraftpunkt sammenlignes aflæsningen fra referencestandarden med aflæsningen fra testerens system. Fejlen beregnes, og parametre som f.eks gentagelighed , præcision , og hysterese bliver vurderet. Målet er at sikre, at kraftmålingsfejlen er inden for de tolerancer, der er specificeret af producenten og de relevante teststandarder, ofte inden for ±0,5 % eller bedre af den angivne værdi.

3. Kalibrering af forskydning og hastighedssystem
Den hastighed, hvormed en test udføres, er afgørende for at opnå sammenlignelige resultater, da vedhæftningsstyrken kan være hastighedsfølsom.

• Referencestandarder: denne kalibrering udføres ved hjælp af en kalibreret forskydningstransducer or a laser interferometer .
• Fremgangsmåde: referencetransduceren er sat op til at måle den faktiske krydshovedforskydning. Maskinens krydshoved flyttes derefter med forskellige specificerede hastigheder (f.eks. 50 mm/min, 100 mm/min, 200 mm/min) over en kendt afstand.
• Dataanalyse: forskydnings- og hastighedsværdierne rapporteret af testmaskinen sammenlignes med værdierne målt af referencestandarden. Nøjagtigheden af ​​krydshovedets position og konsistensen af ​​hastigheden er verificeret til at være inden for acceptable grænser, typisk en lille procentdel af den indstillede værdi.

4. Verifikation af software og dataindsamling
Moderne testere styres af sofistikeret software. Kalibrering involverer også at verificere, at softwaren indhenter, behandler og rapporterer dataene fra sensorerne korrekt. Dette kan involvere indlæsning af kendte elektriske signaler i dataopsamlingssystemet for at simulere sensoroutput og bekræfte, at softwaren fortolker dem korrekt.

5. Dokumentation og certificering
Efter vellykket afslutning af kalibreringen, a kalibreringscertifikat er udstedt. Dette dokument er en afgørende rekord. Den beskriver de fulgte procedurer, de anvendte standarder, miljøforholdene, dataene som fundet (hvis de var uden for tolerance før justering) og dataene som venstre (efter justering). Den vil også angive måleusikkerheden for selve kalibreringsprocessen. Alle justeringer, der foretages for at bringe udstyret i specifikationer, registreres. Dette certifikat giver det nødvendige bevis for sporbarhed og overholdelse for revisorer og kunder.

Et typisk kalibreringsresumé kan præsenteres som følger:

Implementering af et kalibreringsprogram: Frekvens og service

Det er vigtigt at etablere en rutinemæssig kalibreringsplan. Hyppigheden af ​​kalibrering afhænger af flere faktorer: Hyppigheden af ​​brugen af ​​testeren, målingernes kritikalitet, udstyrets stabilitet og kravene til kvalitetsstandarder. En almindelig praksis er en årlig kalibrering cyklus. Men hvis udstyret bruges meget eller i et kritisk kvalitetskontrolmiljø, kan en halvårlig tidsplan være berettiget. Derudover udfører mange faciliteter mellemkontrol ved at bruge daglige eller ugentlige kontrolprøver eller enklere verifikationsanordninger for at sikre, at udstyret forbliver i en kontroltilstand mellem fulde kalibreringer.

Virksomheder kan vælge mellem to hovedservicemuligheder: intern kalibrering or tredjeparts akkrediteret kalibreringstjeneste . Intern kalibrering kræver en betydelig investering i referencestandarder, uddannet personale og et etableret kvalitetssystem for at opretholde sporbarhed. For de fleste producenter og laboratorier er ansættelse af en akkrediteret ekstern kalibreringstjenesteudbyder den mest effektive og pålidelige metode. Disse udbydere sender mobile laboratorier til stedet eller kræver, at instrumentet sendes til deres facilitet, hvilket sikrer, at kalibreringen udføres til de højeste akkrediterede standarder.

Kalibreringen af en skrælningstest & lap forskydningsstyrketester til fotovoltaiske (pv) moduler er en grundlæggende søjle for kvalitetssikring i solcelleindustrien. Det overskrider en simpel vedligeholdelsesopgave, der fungerer som det kritiske led, der sikrer pålideligheden, nøjagtigheden og sporbarheden af ​​de data, der bruges til at vurdere holdbarheden af ​​solcellemoduler. Uden det forsvinder troværdigheden af ​​testresultater, hvilket bringer produktkvaliteten, overholdelse af lovgivningen i fare og i sidste ende en producents økonomiske og omdømmemæssige status. Ved at implementere et stringent og regelmæssigt kalibreringsprogram, understøttet af grundig dokumentation, kan virksomheder have fuld tillid til deres adhæsionsstyrkemålinger. Denne tillid giver dem mulighed for at producere pålidelige solcellemoduler af høj kvalitet der vil fungere som forventet i årtier på området og derved understøtte den globale overgang til bæredygtig energi med integritet og teknologisk ekspertise.
